Современные электрические сети, будь то в жилых домах или на промышленных предприятиях, немыслимы без эффективной защиты кабельных линий. Автоматические выключатели играют ключевую роль в обеспечении этой защиты, предотвращая перегрузки, короткие замыкания и другие аварийные ситуации, которые могут привести к повреждению оборудования, возгоранию и другим серьезным последствиям. Понимание принципов работы и правильный выбор автоматических выключателей – залог безопасности и надежности электроснабжения. В этой статье мы подробно рассмотрим особенности защиты кабельных линий с помощью автоматических выключателей, а также ответим на часто задаваемые вопросы по этой теме.
Принцип работы автоматических выключателей
Автоматический выключатель (автомат) – это коммутационный аппарат, предназначенный для автоматического отключения электрической цепи при возникновении аварийных режимов. Основные функции автоматического выключателя:
- Защита от перегрузки: Отключение цепи при превышении допустимого тока в течение длительного времени.
- Защита от короткого замыкания: Мгновенное отключение цепи при резком увеличении тока, вызванном коротким замыканием;
- Оперативное включение и отключение цепи: Возможность ручного управления для проведения ремонтных работ или обесточивания отдельных участков сети.
Элементы автоматического выключателя
Автоматический выключатель состоит из нескольких ключевых элементов:
- Тепловой расцепитель: Биметаллическая пластина, которая нагревается протекающим током. При перегрузке пластина изгибается и приводит в действие механизм отключения.
- Электромагнитный расцепитель: Катушка индуктивности, которая при коротком замыкании создает сильное магнитное поле, мгновенно отключающее выключатель.
- Механизм отключения: Обеспечивает размыкание контактов при срабатывании теплового или электромагнитного расцепителя.
- Дугогасительная камера: Гасит электрическую дугу, возникающую при размыкании контактов под нагрузкой.

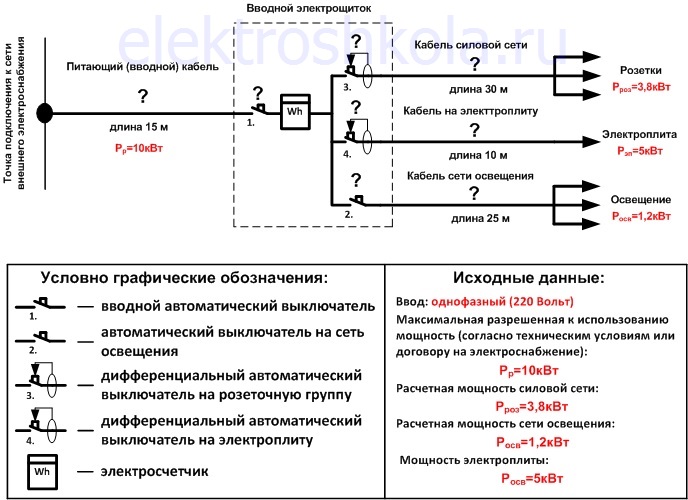

Выбор автоматического выключателя для защиты кабельной линии
Правильный выбор автоматического выключателя – критически важный этап проектирования электросети. Необходимо учитывать следующие факторы:
- Номинальный ток кабеля: Автоматический выключатель должен иметь номинальный ток, не превышающий допустимый ток кабеля. Это предотвратит перегрев кабеля и возможное возгорание.
- Ток короткого замыкания: Отключающая способность автоматического выключателя должна быть достаточной для надежного отключения тока короткого замыкания в данной точке сети.
- Тип нагрузки: Необходимо учитывать характер нагрузки (активная, индуктивная, емкостная) при выборе типа автоматического выключателя.
- Селективность защиты: В многоуровневых системах защиты необходимо обеспечить селективность, чтобы при аварии отключался только поврежденный участок, а не вся сеть.
Расчет номинального тока автоматического выключателя
Номинальный ток автоматического выключателя (In) выбирается на основе следующих соотношений:
In ≤ Iд (где Iд ー длительно допустимый ток кабеля)
In ≥ Iраб (где Iраб ⎼ рабочий ток нагрузки)
Таким образом, номинальный ток автоматического выключателя должен быть меньше или равен длительно допустимому току кабеля, но при этом больше или равен рабочему току нагрузки.
FAQ: Часто задаваемые вопросы
Что будет, если установить автоматический выключатель с завышенным номинальным током?
В этом случае кабель не будет защищен от перегрузки и может перегреться, что приведет к повреждению изоляции и возможному возгоранию.
Как часто нужно проверять автоматические выключатели?
Рекомендуется проводить периодические проверки автоматических выключателей, особенно в промышленных условиях. Проверять следует состояние контактов, механизм отключения и отключающую способность.
Можно ли использовать автоматический выключатель повторно после срабатывания?
Да, автоматический выключатель можно повторно включить после устранения причины срабатывания (перегрузки или короткого замыкания). Однако, если выключатель срабатывает повторно без видимых причин, необходимо обратиться к специалисту для диагностики.
Какие типы автоматических выключателей существуют?
Существуют различные типы автоматических выключателей, отличающиеся по характеристикам срабатывания (типы B, C, D, K, Z) и области применения.
Альтернативные методы защиты кабельных линий
Автоматические выключатели, безусловно, являются краеугольным камнем защиты кабельных линий, но достаточны ли они во всех ситуациях? Какие еще методы и устройства можно использовать для повышения надежности и безопасности электроснабжения?
Устройства защитного отключения (УЗО): необходимость или роскошь?
Ведь УЗО реагируют на утечки тока на землю, которые могут быть вызваны повреждением изоляции или прикосновением человека к токоведущим частям. Неужели установка УЗО действительно необходима, особенно в жилых помещениях с повышенной влажностью, или это излишняя предосторожность? А как насчет промышленных объектов с высоким риском поражения электрическим током? Может ли УЗО предотвратить серьезные травмы и даже спасти жизни?
Дифференциальные автоматические выключатели (АВДТ): компромисс или оптимальное решение?
АВДТ объединяют в себе функции автоматического выключателя и УЗО, обеспечивая защиту от перегрузок, коротких замыканий и утечек тока. Но не снижает ли такое объединение надежность каждого из этих устройств по отдельности? И не проще ли использовать отдельные автоматические выключатели и УЗО для большей гибкости и возможности замены вышедшего из строя элемента? Стоит ли переплачивать за АВДТ, или раздельные устройства будут более экономичным и эффективным решением?
Ограничители перенапряжений (ОПН): защита от импульсных помех или маркетинговый ход?
В электросети могут возникать импульсные перенапряжения, вызванные грозовыми разрядами или коммутационными процессами, которые способны повредить чувствительное электронное оборудование. Действительно ли ОПН способны эффективно защитить от этих перенапряжений, или их эффективность преувеличена? И не лучше ли инвестировать в качественные сетевые фильтры для каждого устройства, чем полагаться на один ОПН на всю электрическую сеть?
Как определить, нужен ли УЗО в конкретной электрической цепи?
Какие факторы следует учитывать при принятии решения об установке УЗО? Например, тип помещения, влажность, наличие детей или пожилых людей, используемые электроприборы.
Какие существуют критерии выбора УЗО и АВДТ?
Как правильно выбрать номинальный ток, ток утечки и тип УЗО или АВДТ для конкретной нагрузки и условий эксплуатации?
Как правильно установить и подключить ОПН?
Какие существуют требования к заземлению и сечению проводников при установке ОПН? И как часто нужно проверять работоспособность ОПН?
